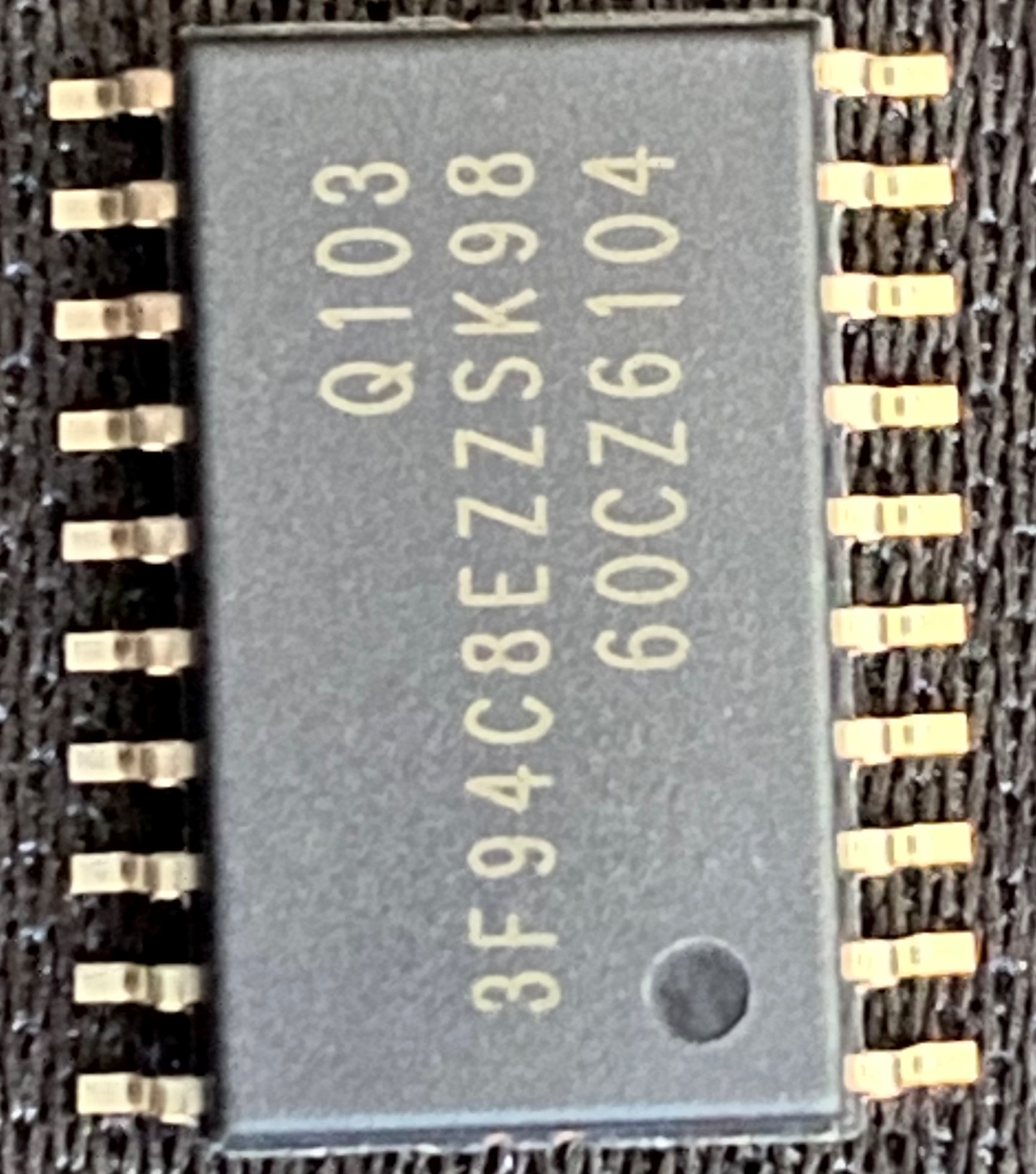

S3F94C8EZZ-SK98

产品介绍

S3F94C8 8位三星MCU单片机
S3F94C8EZZ-SK98 8位三星MCU单片机
S3F94C8EZZ-DK98 8位三星MCU单片机
S3F94C8XZZ-DKB4 8位三星MCU单片机
S3F94C8XZZ-SKB4 8位三星MCU单片机
S3F94C8XZZ-VK98 8位三星MCU单片机
S3F94C4 8位三星MCU单片机
S3F94C4EZZ-SK94 8位三星MCU单片机
S3F94C4EZZ-SK94 8位三星MCU单片机
S3F94C4EZZ-DK94 8位三星MCU单片机
S3F94C4XZZ-VK94 8位三星MCU单片机

1.1 SAM88RCRI MCU
三星的SAM8 RCRI系列8位单片机向用户提供了高效快速的CPU，丰富的外围接口，以及各种大小的可编程
ROM。其中重要的CPU特性包括：
 高效的寄存器结构
 可选的CPU时钟源
 可由中断唤醒的 IDLE 和 STOP 低功耗模式
 内置有看门狗功能的 Basic Timer
它的地址/数据总线结构和位可编程I/O口为用户提供了一个灵活的编程环境，能够满足不同用户对存储器和I/O口的
不同要求。同时，具有可选工作模式的Timer/Counters 可支持实时操作。
1.2 S3F94C8/F94C4 MCU
S3F94C8/F94C4 是一款单芯片8位MCU。S3F94C8/F94C4 单芯片CMOS MCU由先进的CMOS工艺制造，
并基于三星强大的SAM88RCRI CPU架构。芯片具有STOP 和 IDLE 等(低功耗) 模式。
S3F94C8 是一款嵌入8-K字节可多次编程Full Flash ROM的微控制器。
S3F94C4 是一款嵌入4-K字节可多次编程Full Flash ROM的微控制器。
S3C94C8/F94C4 是一款多功能的通用MCU，它是Timer/Counter，PWM，AD转换等电子应用领域的理想选择。
此外，S3F94C8/F94C4 先进的 CMOS 技术使芯片具有低功耗特性和很宽电压工作范围。
S3F94C8/F94C4在SAM88RCRI强大内核上集成了以下外围接口：
 3个可编程 I/O 口 (18 个管脚)
 4个中断源，一个中断向量，同一中断优先级
 1个具有 interval 模式的8位 Timer/Counter
 9路模数转换通道 (最多)，10位转换结果
 1个具有三种模式的 PWM 输出：8位 (6+2); 12位 (6+6); 14位 (8+6);
S3F94C8/F94C4 微控制器目前可提供的封装类型有20-DIP，20/16- SOP，20 SSOP和16 TSSOP。
1.3 特性
1.3.1 CPU
 SAM88RCRI CPU 内核
1.3.2 存储器
 内部可多次编程 Full-Flash 存储器：
 8K8 位程序存储 (S3F94C8)
 4K8 位程序存储 (S3F94C4)
o 扇区(Sector)：128 字节
o ‘LDC’ 指令
o 扇区可擦除
o 快速编程
o 支持外部串行编程
o 寿命：10,000 次可擦除/编程
o 10 年数据保留
 208个字节的通用数据寄存器
1.3.3 指令集
 41 条指令
 用于低功耗模式的 IDLE 和 STOP 指令
1.3.4 指令执行周期
 最小400ns (10MHz晶振时)
1.3.5 中断
 同一中断优先级，四个中断源 (2个外部中断，2个内部中断)
1.3.6 I/O 口
 3个I/O 口 (最多 18 管脚)
 所有管脚都可位编程
1.3.7 具有三种可选精度的1 通道高速 PWM
 8位 PWM: 6位数据比较(base)，2位PWM脉冲延伸控制位(extension)
 12位 PWM: 6位数据比较(base)，6位PWM脉冲延伸控制位(extension)
 14位 PWM: 8位数据比较(base)，6位PWM脉冲延伸控制位(extension)
1.3.8 TIMER/COUNTERS
 一个可用作看门狗的8位 Basic Timer
 一个具有interval模式的8位 Timer/Counter
1.3.9 A/D 转换器
 9路模拟输入通道 (最多)
 10位 A/D 转换结果
1.3.10 晶振频率
 0.4MHz ~ 10MHz 外部晶振
 典型 4MHz 外部 RC 振荡
 在 5V 工作电压下，内部 RC 振荡频率: 3.2MHz，0.5MHz
1.3.11 内置低电压复位电路 (LVR)
 低压检测系统复位
 VLVR = 1.9/2.3/3.0/3.6/3.9V (通过Smart Option设置)
1.3.12 SMART OPTION
 LVR 使能/禁止
 振荡器选择
1.3.13 温度工作范围
 –40C ~ + 85C
1.3.14 电压工作范围
 1.8V ~ 5.5V @ 0.4-4MHz(LVR 禁止)
 LVR ~ 5.5V @ 0.4-4MHz(LVR 使能)
 2.7V ~ 5.5V @ 0.4-10MHz
1.3.15 现有封装形式
 S3F94C8/F94C4:
 20-DIP-300A
 20-SOP-375
 20-SSOP-225
 16-SOP-225
 16-TSSOP-0044
